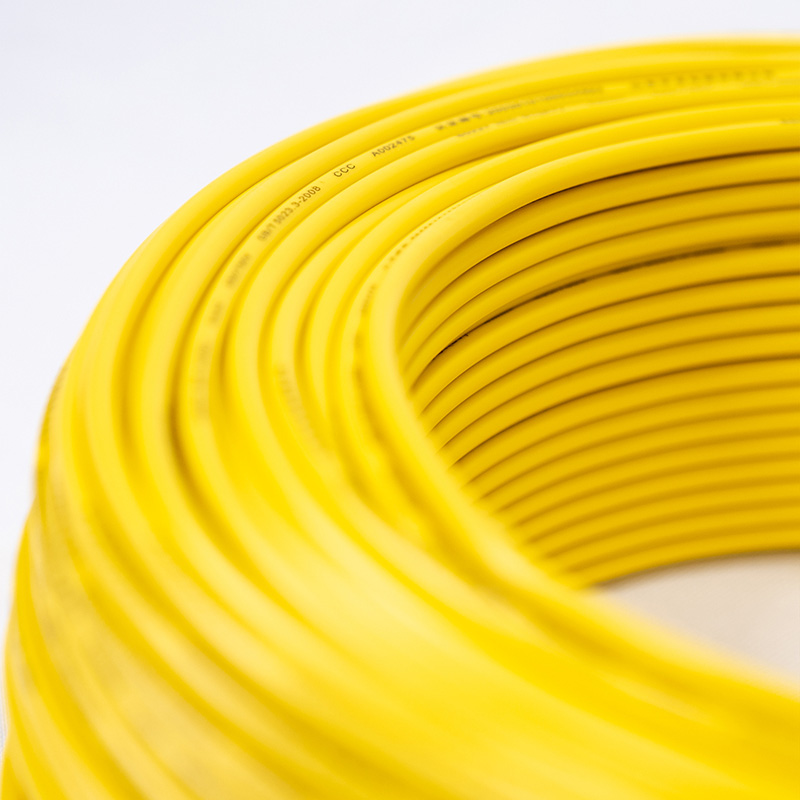

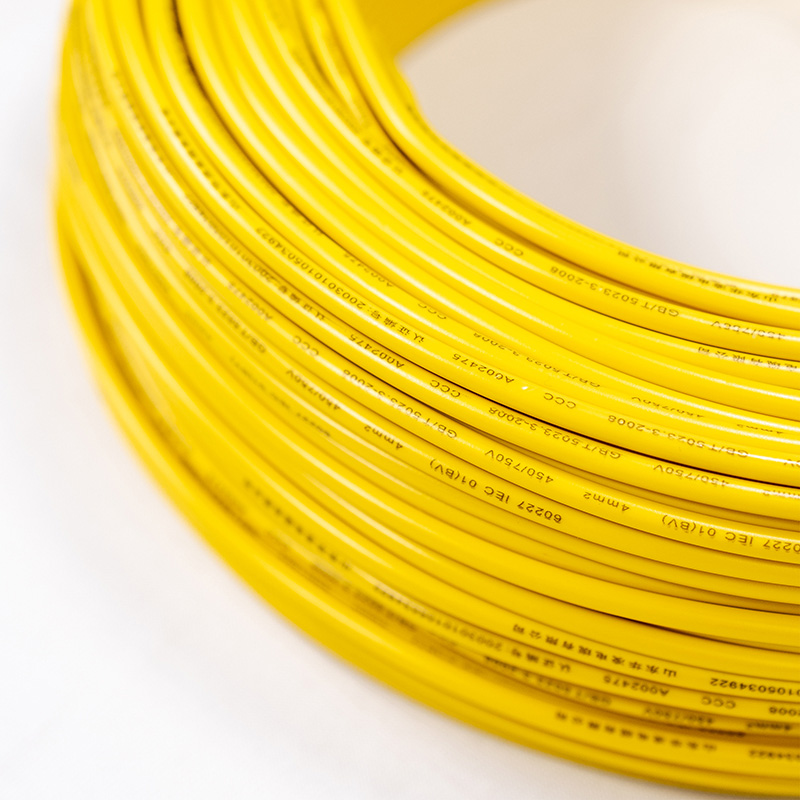

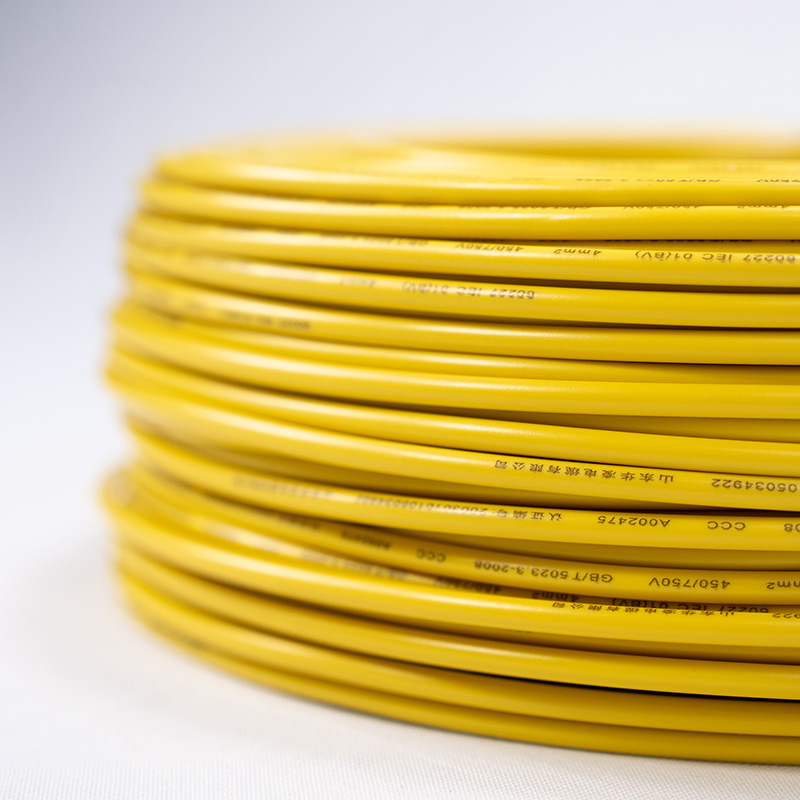

Chinesische Standard-Automobilkabel

PVC-isolierte Niederspannungsleitungen vom Typ QVR mit Kupferkern für Straßenfahrzeuge werden hauptsächlich in elektrischen Schaltkreisen und Instrumentenschaltungen von Fahrzeugen eingesetzt. Der Leiter von QVR besteht aus blankem Kupferlitzendraht oder verzinntem Kupfer, das Isoliermaterial ist Polyvinylchlorid (PVC). Der Nenntemperaturbereich liegt zwischen -40 °C und 70 °C. QVR-Leitungen sind in verschiedenen Farben erhältlich, darunter Standardfarben und Zweifarbkombinationen. Sie sind flammhemmend, ölbeständig, RoHS-konform und verfügen über weitere Eigenschaften. Der Implementierungsstandard ist JB/T8139-1999.

Kontaktieren Sie mich jetzt

Produktdetails

I. Produktbeschreibung

Sowohl QVR als auch QVR-105 sind kupferkernige, PVC-isolierte Niederspannungskabel für Straßenfahrzeuge, die speziell für die internen elektrischen Systeme von Kraftfahrzeugen entwickelt wurden. 2. QVR eignet sich für herkömmliche Elektrogeräte und Instrumentenschaltungen in Fahrzeugen mit einem Betriebstemperaturbereich von -40 °C bis +70 °C.

QVR-105 ist für Elektrogeräte und Instrumentenschaltungen in Hochtemperaturbereichen optimiert und zeichnet sich durch eine höhere Hitzebeständigkeit aus. Der Betriebstemperaturbereich erstreckt sich von -40 °C bis +105 °C. Beide verwenden blanke Kupfer- oder verzinnte Kupferlitzen als Leiter, die mit speziellen vernetzten PVC-Isolierschichten für Automobile ummantelt sind, und entsprechen den RoHS-Umweltschutzstandards.

II. Implementierungsstandard

Das Produkt entspricht strikt dem Standard JB/T 8139-1999 für Niederspannungskabel (Leitungen) für Straßenfahrzeuge.

III. Technische Parameter

[Bild]

Querschnittsfläche (mm²)	Anzahl der Leiterstränge	Dämmstärke (mm)	Maximaler Kabelaußendurchmesser (mm)	Maximaler Gleichstromwiderstand des Leiters bei 20 °C (Ω/km)
0.2	12	0.3	1.3	923
0.3	16	0.3	1.4	69.2
0.4	23	0.3	1.6	48.2
0.5	16	0.6	-	39.0
0.5	24	-	-	-
0.75	24	0.6	-	26
0.75	-	-	-	26
1.0	32	0.6	-	28
1.0	-	-	-	19.5
1.5	30	0.6	3.1	13.3
1.5	-	0.7	-	25
1.5	-	-	-	49
-	-	-	3.7	7.98
4	56	0.8	4.5	4.95
6	84	0.8	5.1	3.30
10	84	1.0	6.7	1.91
16	126	1.0	8.5	1.21
25	196	1.3	10.6	0.780
35	-	1.3	-	276
35	-	-	11.8	0.554
50	396	1.5	13.7	0.386
70	360	1.5	15.7	0.272
95	475	1.6	18.2	0.206
120	608	1.6	19.9	0.161
